抵押车汽车GPS定位仪的安装方法【图解】

2019-08-03 10:52:14

许多新手第一次接触汽车GPS定位器不熟悉的安装GPS,导致无序安装,导致不完整的产品功能的实现,或定位精度不如制造商的描述影响其中一个是线路的问题。如果无法连接怎么办?这里是最全面的介绍。

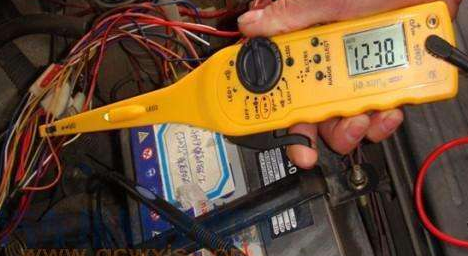

1. 供电线路的查找方法。汽车平台的供电线束一般存在于方向盘下装饰板的内线束和中央电器箱的线束中。当条件允许时,它直接连接到电池的正极上。该平台直流电压为10~36V。电源线在点火开关的任何状态下都有电。查找方法:拔出钥匙,找出最粗的铁丝,用测试灯(或测试笔)将铁丝一端,另一端对接头进行测试。如果测试灯总是开着,这意味着电缆就是电源线。

2. ACC信号线的求取方法。ACC线通常存在于方向盘下装饰板线束和中央电器箱线束中。ACC信号线是主机判断车辆是否处于起动状态的主要依据。查找方法:在点火开关线束中查找较粗的导线,将铁片放在试验灯的一端,并在导线接头的另一端进行检测:当点火开关打在“ACC”或“on”齿轮上时,试验灯处于on状态;当点火开关关闭时,测试灯将关闭,连接为ACC线。


3.转向灯线的搜索方法。方向盘灯线束一般存在于方向盘下的装饰板线束、中央电器箱线束和前门线束中。大多数车型都是左右两种,但也有少数车型分为前、后、左、右四行。寻找方法:因为左边和右边颜色的小灯,刹车灯和扭转灯都是一样的,我们可以把左边和右边的颜色利用前后组合灯,发现把灯线,看到它的颜色和大小,然后找到相同颜色和大小的汽车的内部治理。当打开左或右转灯开关时,用测试灯试试这条线。如果测试灯亮了,并与转向灯一起熄灭,这条线就是转向灯线。对于另一个转向灯也是一样。注意:一些模型的操舵灯(转向灯光控制模块)不能确认下利用开关的操舵灯,所以他们只能利用中央电器盒和左和右前门内的利用以同样的方式。对于前后转向灯分别由模块控制的车辆,建议仅将后转向灯连接到线路上,不影响原线路。这种接线方式只能在防御解除时使后方车灯亮起。

4. 寻找制动线的方法在脚刹上方的制动灯开关处可以找到制动线。查找方法:找到刹车灯开关,用测试灯的一端压铁,另一端在开关接头处进行测试。其中一根导线应是带电的,另一根导线应是踩脚刹后带电的,松开脚刹后的非带电导线为制动导线。5. 切油导线的寻找方法汽车平台的切油导线与油泵的正极线串联。油泵正极线的特点是将点火开关转到正齿轮上。当车辆不启动时,线路短时间内带正电2 - 3秒,然后恢复到初始无电状态。启动发动机后,管路始终带正电荷。原车设计的目的是使油管在发动机启动前具有标准油压,同时防止点火开关在“开启”齿轮上长时间燃烧油泵而使车辆无法启动。油泵的正极可在油箱、左右前门线束、中央电箱中找到。

5.查找方法:在线束中找到较粗的线束,用测试灯在线束一端打铁,另一端对线束接头进行测试。当点火开关接通档位,车辆未启动时,线路将在短时间内带正电2 - 3秒,然后恢复到初始无电状态。发动机启动后,管路总是带正电,所以这条管路是油泵的正极管路。


6. 尾栅信号线的求取方法。所述尾门信号线与所述尾门开关线连接,所述尾门开关线可在后尾箱、左右门套中找到。一般情况下,车辆有正触发器和负触发器两种连接方式。当尾门打开时,尾门触发线为正,当尾门关闭时,尾门触发线为非电触发线。当尾门打开时,尾门触发线接地,当尾门关闭时,尾门触发线为正或负。查找方法:在尾门触发开关处查找尾门触发线,查看其颜色和大小,然后用测试灯在一端打铁,另一端在导线接头上测试,看是正触发还是负触发。然后在车上的线束上,找同样颜色大小的导线,用试验灯在一端的铁丝上,另一端的导线上进行接头试验,找到导线。

7. 侧门信号线的搜索方法。侧门信号线与门控开关线连接。它可以发现在左右前门线束。原车辆闸门控制开关线的触发方式有正触发和负触发两种。此外,有两种连接方式原始汽车door-controlled开关线:四个闸控开关线是连接在一起的传统连接方式和模块控制,和四个独立闸控开关线是连接通过一个新的连接模式与室内灯延误灭火功能。搜索方法:传统的四门控开关线连接方式,直接连接到单门控开关线即可。在门开关处观察门开关线的颜色和尺寸,然后在前门线束中找到相同的颜色和尺寸线。当侧门打开时,侧门触发线带电,当侧门关闭时,侧门触发线带电。当侧门打开时,侧门的触发线接地。当侧门关闭时,侧门的触发线带电,即为负触发。对于模块控制的模型,可以分为两种类型:没有原车防盗遥控的旧模型和有原车防盗遥控的新模型。不具备防盗和遥控功能的车辆可连接到控制地线上,控制地线将室内灯具连接到控制模块上。门打开后,通过控制模块接地,室内灯亮;门关闭时,室内灯熄灭后延时约20秒不接地。在原有防盗车和遥控车上增加4个二极管(1N4001),分别与4根侧门开关线连接。所述二次晶体管的正极与所述小车平台的侧门信号线相连,所述二极管的负极分别与四门控开关线相连。门控开关线路电压较低,必须同时用万用表和测试灯进行测量,才能得到清晰的结果。


8. 寻找角线的方法。喇叭线可在方向盘下装饰板内线束、中央电器箱线束、喇叭处找到。有四种方法连接原始汽车的喇叭。A关闭点火开关喇叭口,喇叭口继电器控制喇叭口发火线(正或负触发器);B关闭点火开关喇叭,喇叭继电器控制喇叭接地线(负触发器);C将点火开关喇叭打开并发声,喇叭继电器控制喇叭发射线(正触发);D打开点火开关喇叭。可以按喇叭。喇叭继电器控制喇叭接地线。
